← MPMS

MPMS SIS Spaces

Introduzione

Questo documento descrive gli spazi SIS utilizzati per MPMS (Multimodal Presentation of Multiple Spaces).

Tutti gli spazi hanno il prefisso mpms. nel nome.

Entities

Spazio: mpms.Entities.

Contiene gli identificativi univoci delle entità statiche (cioè dei device e/o altri elementi che non siano persone). Le entità sono bidirezionalmente mappate agli spazi legati ai device fisici (e.g. mpms.Softwork_01) e alla locazione sullo spazio a griglia (e.g. mpms.Sal1Grid)

Gli identificativi presenti in questo spazio sono così suddivisi:

• da 1 a 10: reserved
• da 11 a 14: id per antenne softwork
• da 15 a 110: non assegnati
• da 111 a 200: assegnati ai device bTicino (non tutti gli id sono usati) in particolare l’id univoco nel mpms di un device bTicino è 1 seguito da l’id del device fisico sul gateway bticino. (e.g. dimmer 15 ha id = 115)

People

Spazio: mpms.People.

Contiene i nomi delle persone identificabili attraverso MPMS. Ogni persona ha un mapping diretto con un ruolo

Roles

Spazio: mpms.Roles.

Contiene i ruoli riconosciuti all’interno del MPMS.

RFID Tags

Spazio: mpms.Tags.

Contiene gli identificativi dei tag RFID dei sensori Softworks. Alcuni degli identificativi presenti sono mappati ai nomi presenti nello spazio mpms.People

Spazi a griglia

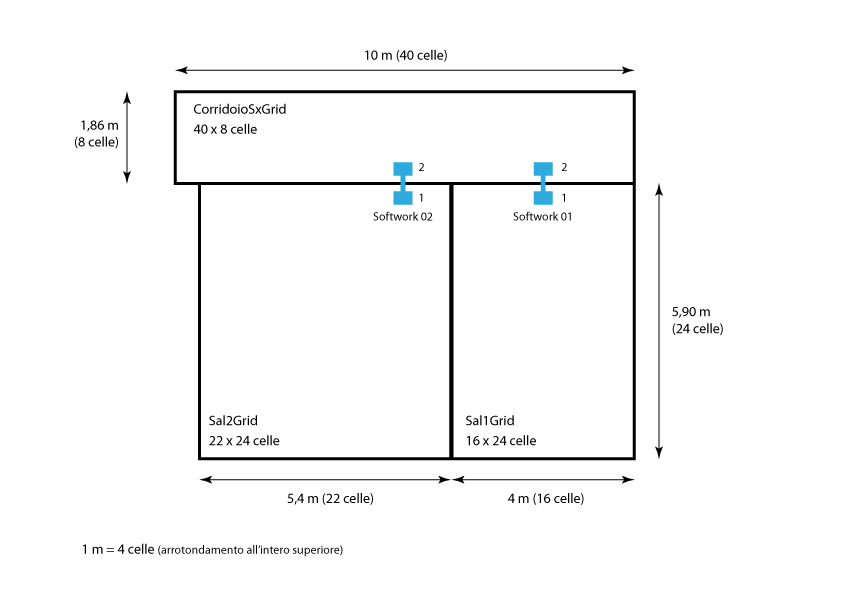

Gli spazi a griglia rappresentano l'ambiente fisico delle stanze 1039 e 1040 e della parte antistante del corridoio del primo piano. Le stanze bTicino rappresentano idealmente le stanze virtuali rappresentate sul pannello domotico. L'immagine seguente mostra la disposizione delle stanze e le informazioni.

Sal1 Grid

Spazio: mpms.Sal1Grid.

È lo spazio a griglia che descrive la stanza corrispondente al SAL1. La griglia ha origine nell’angolo sinistro guardando dall’interno della stanza verso la porta (in altre parole è l’angolo dell’armadio al 4 novembre 2011). La griglia si estende in positivo fino a x = 16 e y = 24, quindi, in altre parole, si hanno 16 celle sul lato corto e 24 sul lato lungo. Per ogni lato la dimensione reale è stata moltiplicata per 4.

Sal2 Grid

Spazio: mpms.Sal2Grid.

è lo spazio a griglia che descrive la stanza corrispondente al SAL2. La griglia ha origine nell’angolo sinistro della stanza guardando verso la porta e si estende in positivo fino a x = 22 e y = 24.

CorridoioSx Grid

Spazio: mpms.CorridoioSxGrid.

è la griglia che descrive il corridoio che collega le 2 stanze.

Bticino Rooms

Spazio: mpms.BticinoRoom_{1,2,3,4}.

sono gli spazi a griglia che descrivono le stanze rappresentate dal pannelli domotici della bTicino. Ogni stanza ha una griglia 16x24 che ha origine nell’angolo alto sinistro del pannello.

Device Types

Spazio: mpms.DeviceType.

Questo spazio contiene le tipologie di device riconosciuti dal MPMS. In modo enumerativo riporto qui le tipologie di device presenti, questi device sono direttamente correlati a quelli supportati attravero l'AmI Vocabulary:

• Light
• Dimmer
• TemperatureSensor
• RollingShutter
• Rfid
• BrightnessSensor
• AudioPlayer
• DistanceSensor
• MotionSensor
• StereoCamera
• FaceRecognitionCamera

Cameras

Spazio: mpms.Cameras.

Questo spazio contiene gli identificativi dei device equiparabili a telecamere. In questo spazio troviamo cFace che è la camera usata per il riconoscimento facciale e cSamir che è la stereocamera. Naturalmente ognuno dei due device presente è mappato ad uno specifico device type presente nello spazio mpms.DeviceType

Softwork RFID Reader spaces

Spazio: mpms.Softwork_{01, 02}.

Sono due spazi che contengono rispettivamente gli identificativi delle antenne riguardanti l’installazione Softwork presente in SAL1

Bticino gateways

Spazio: mpms.Bticino_GW_{01,02}.

Sono gli spazi dedicati ai gateway bticino per il controllo dell’impianto domotico. I locator presenti in questo spazio corrispondono agli identificativi dei device fisici. Questo spazio ha mapping verso i device type presenti nello spazio mpms.DeviceType

Floor

Spazio: mpms.Floor.

È uno spazio a grafo che rappresenta la topologia delle stanze rappresentate mediante il sistema MPMS. Viene utilizzato in abbinamento al PeopleMapper (doc needed) che crea i mapping tra la persona e il nodo del grafo per localizzare la persona.

I nodi nello spazio a grafo hanno i nomi corrispondenti agli spazi a griglia MPMS escluso il prefisso mpms.
